一、简单直观的冲压原理动态图

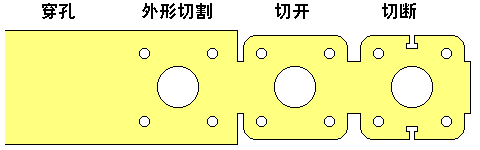

　　▲穿孔 外形切割 切开 切断

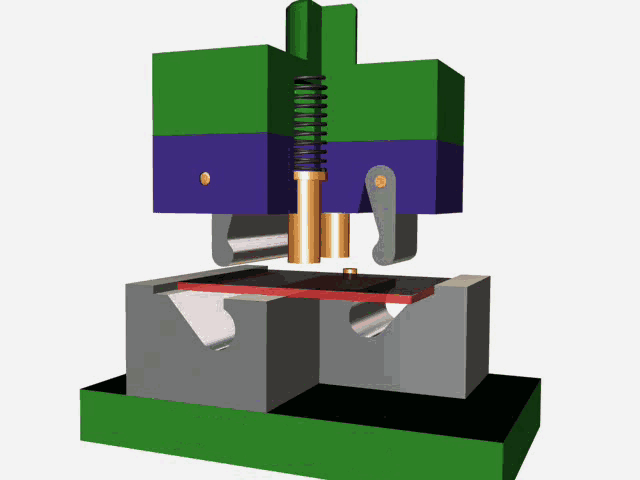

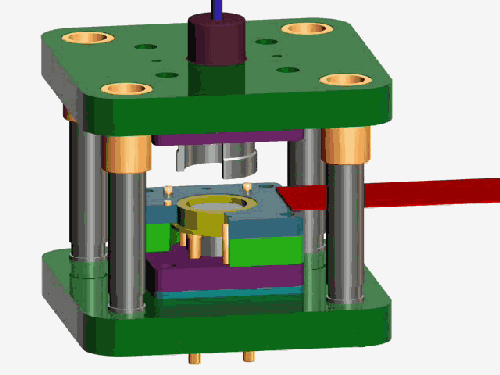

　　▲圆形冲孔

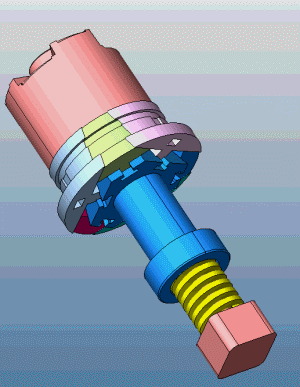

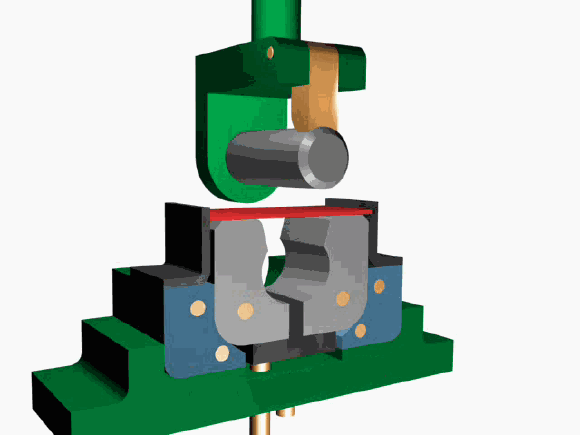

　　▲简易拉伸成型

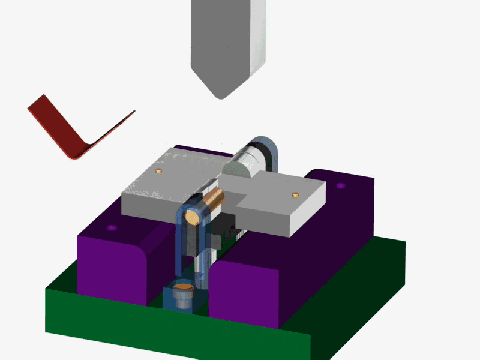

　　▲圆形工件弯曲

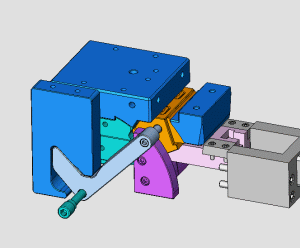

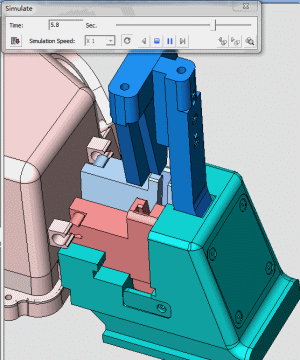

　　▲摆块式工件弯曲

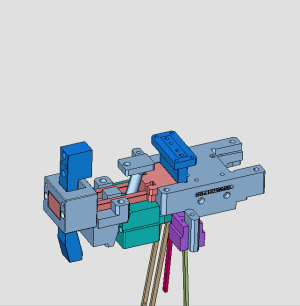

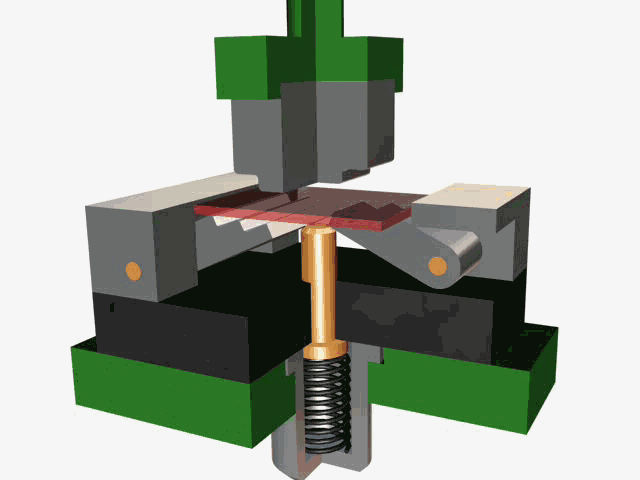

　　▲双摆块式工件弯曲

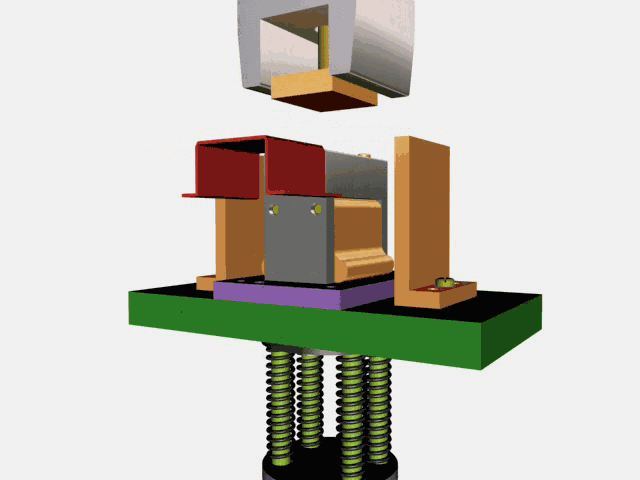

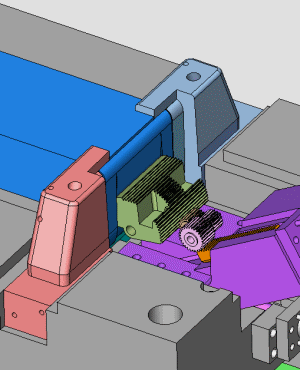

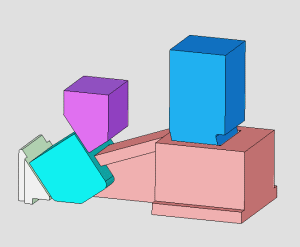

　　▲折板形工件弯曲

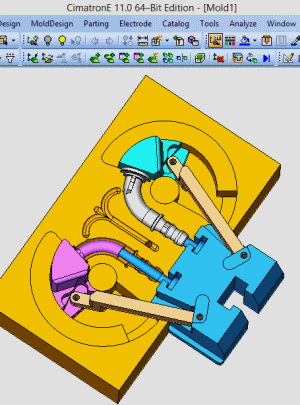

　　▲阶梯形工件弯曲

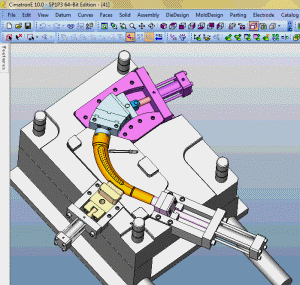

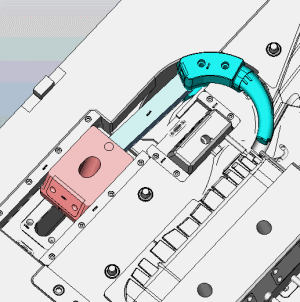

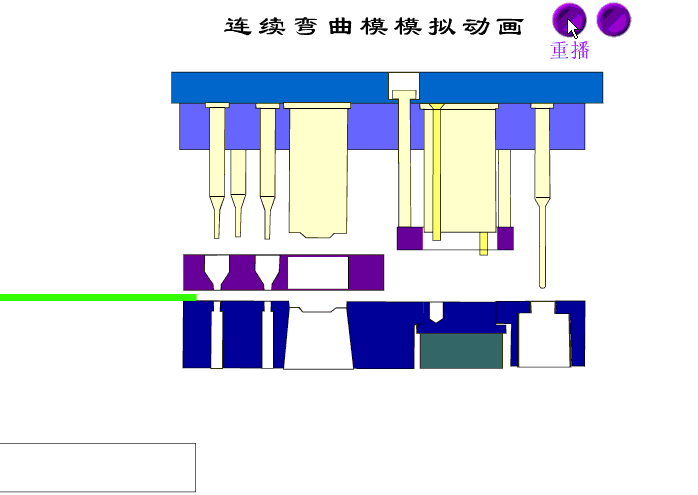

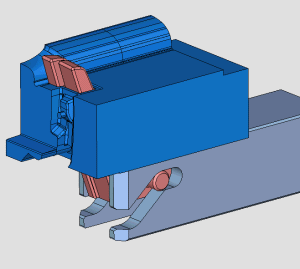

　　▲连续弯曲模动画

　　二、冲压模具的分类

　　1、按工艺性质分类

　　根据工艺性质分类，分为冲裁模、弯曲模、拉伸模、成型模、铆合模。

　　1、冲裁模：沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

　　2、弯曲模：使板料毛坯或其他坯料沿着直线(弯曲线)产生弯曲变形，从而获得一定角度和形状的工件的模具。

　　3、拉深模：是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。

　　4、成形模：是将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。

　　5、铆合模：是借用外力使参与的零件按照一定的顺序和方式连接或搭接在一起，进而形成一个整体。

　　2、按工序组合程度分类

　　根据工序组合程度分类，可将模具分成单工序模、复合模、级进模、传递模四大类。

　　1、单工序模：在压力机的一次行程中，只完成一道冲压工序的模具。

　　2、复合模：只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。

　　3、级进模(也称连续模)： 在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。

　　4、传递模：综合了单工序模和级进模的特点，利用机械手传递系统，实现产品的模内快速传递，可以大大提高产品的生产效率，减低产品的生产成本，节俭材料成本，并且质量稳定可靠。

　　3、按产品的加工方法分类

　　依产品加工方法的不同，可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。

　　1、冲剪模具：是以剪切作用完成工作的，常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。

　　2、弯曲模具：是将平整的毛胚弯成一个角度的形状，视零件的形状、精度及生产量的多寡，乃有多种不同形式的模具，如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。

　　3、抽制模具：抽制模具是将平面毛胚制成有底无缝容器。

　　4、成形模具：指用各种局部变形的方法来改变毛胚的形状，其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。

　　5、压缩模具：是利用强大的压力，使金属毛胚流动变形，成为所需的形状，其种类有挤制冲模、压花冲模、压印冲模、端压冲模。
