史上最全的经典模具动态图!必须收藏!!!

  一、注射成型

  在一定温度下,通过螺杆搅拌完全熔融的塑料材料,用高压射入模腔,经冷却固化后,得到成型品的方法。

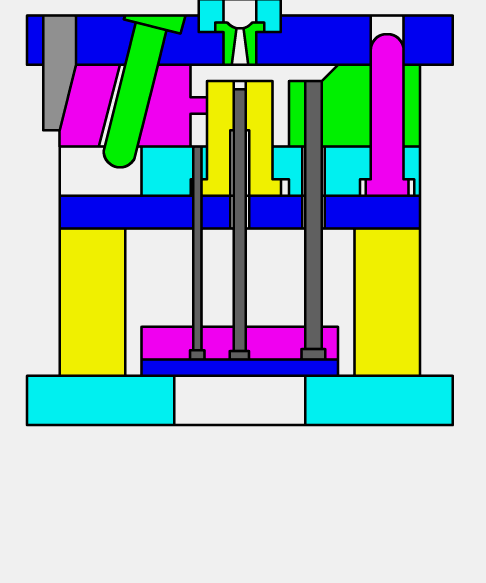

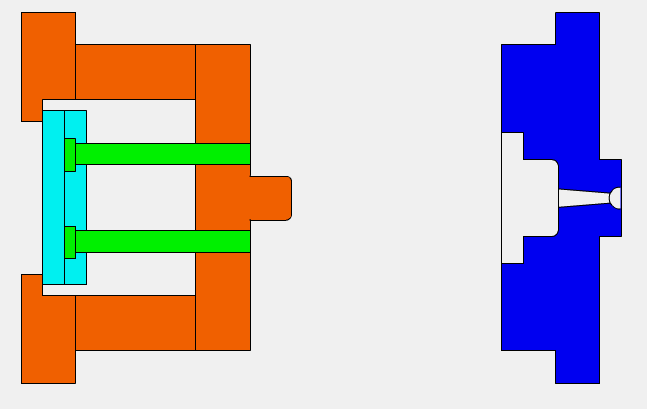

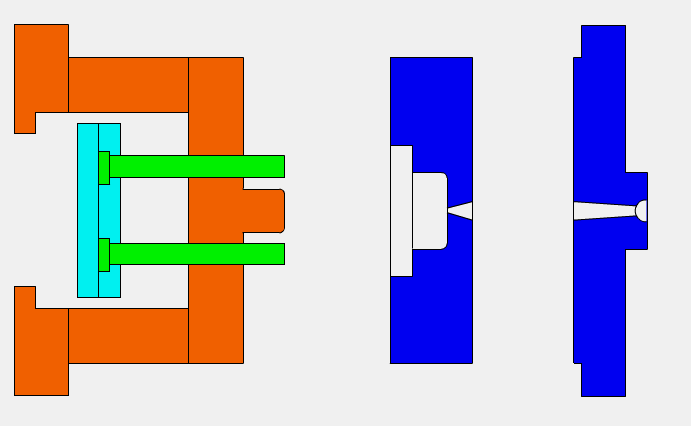

  单分型面▲

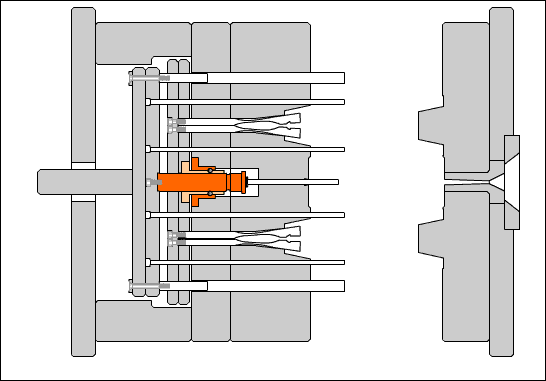

  双分型面▲



  带活动镶块▲



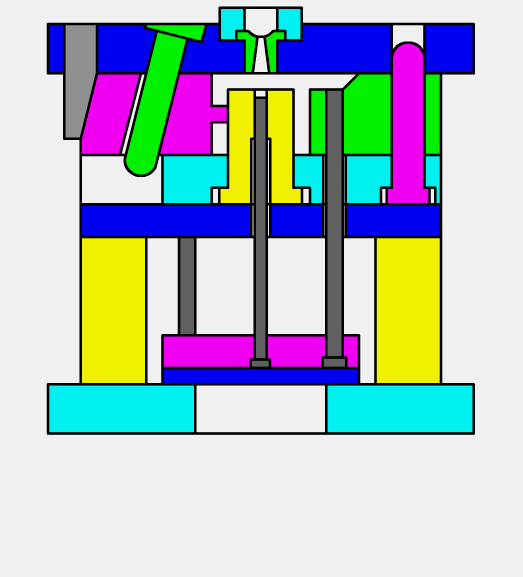

  侧向分型▲



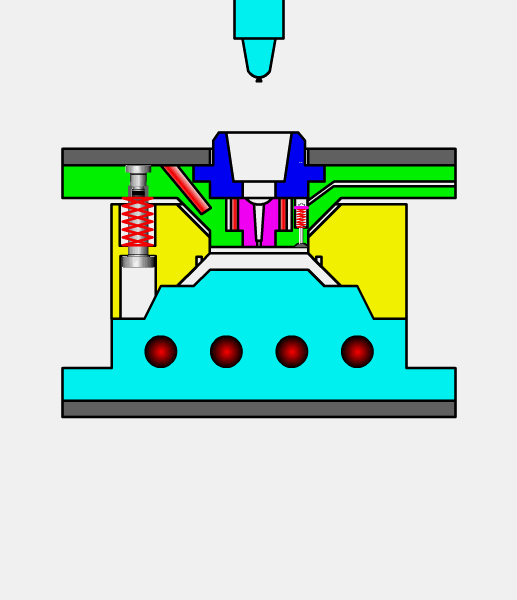

  热流道▲

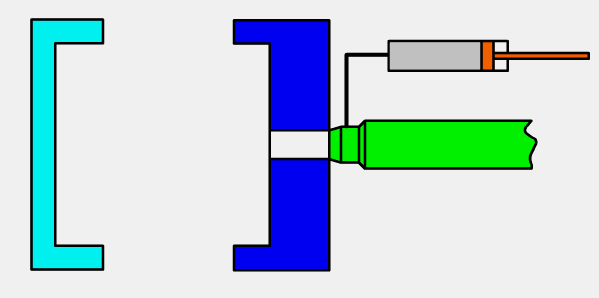

  侧向分型-干涉▲

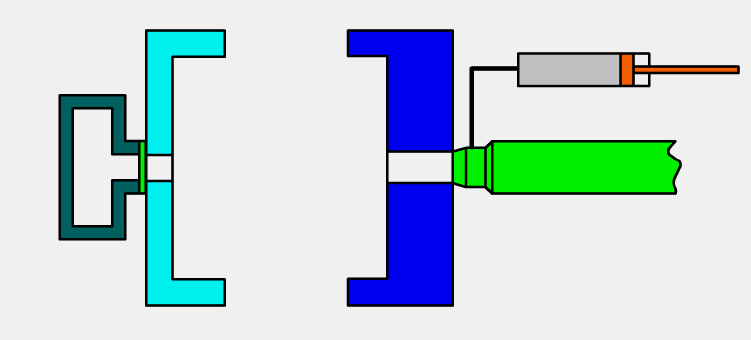

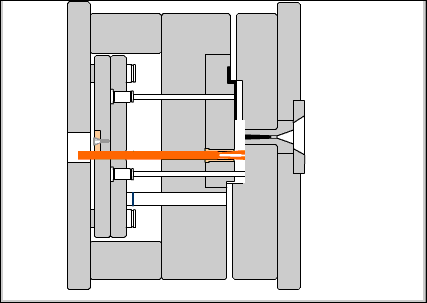

  剪切式切断浇口▲

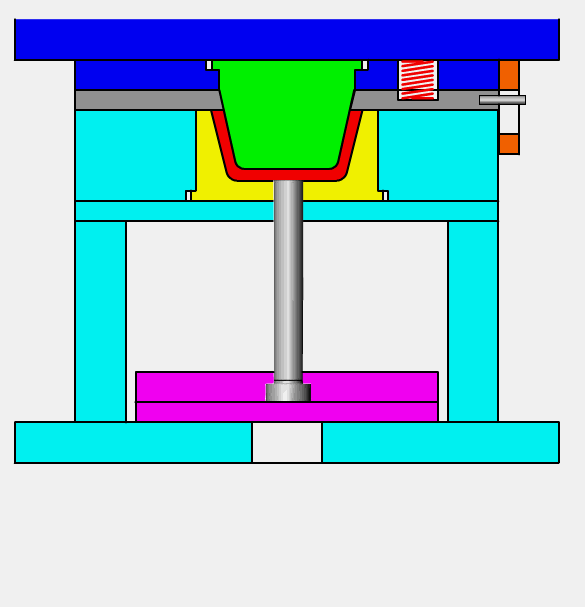

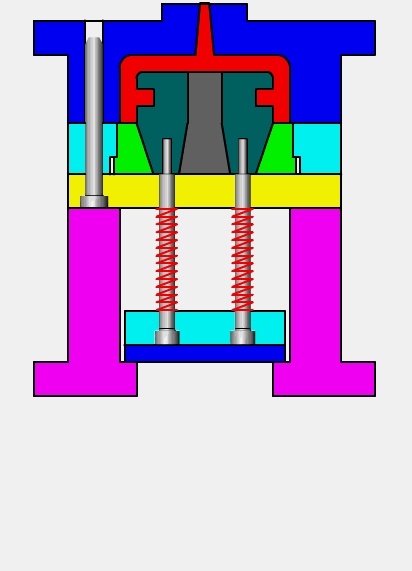

  单推板二次推出机构-弹簧式▲

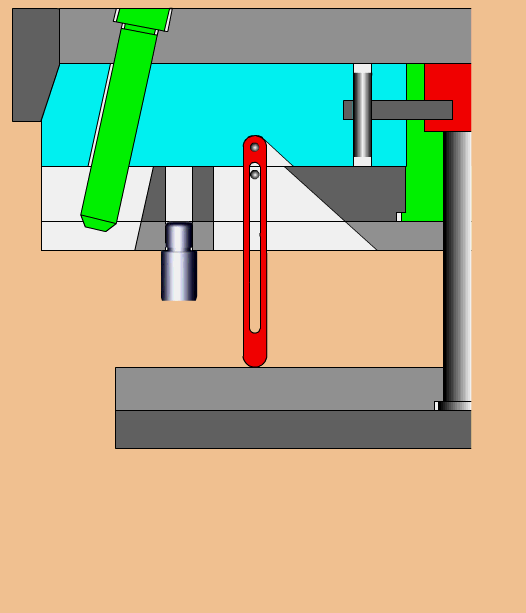

  单板二次推出机构-摆块拉板式▲



  单板二次推出机构-斜导柱滑块式▲

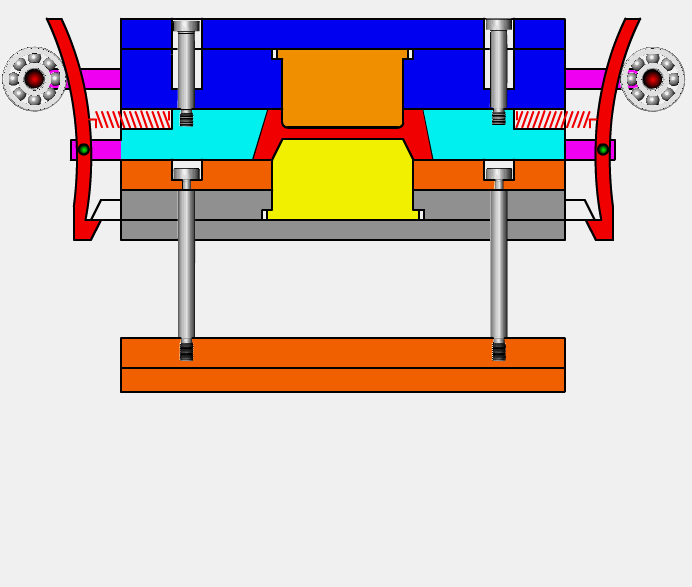

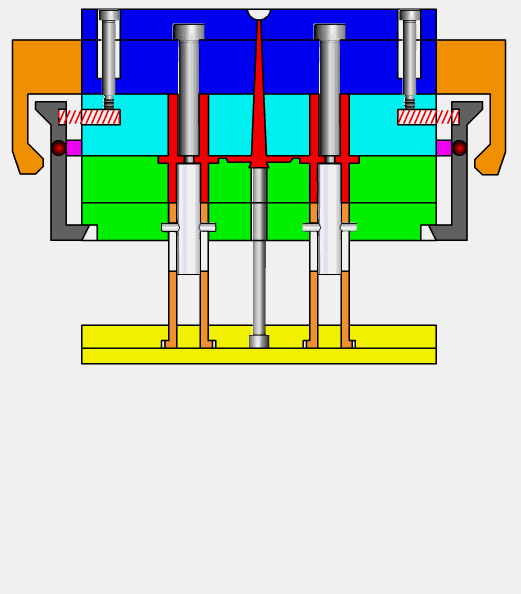

  双推板二次推出机构-八字摆杆式▲

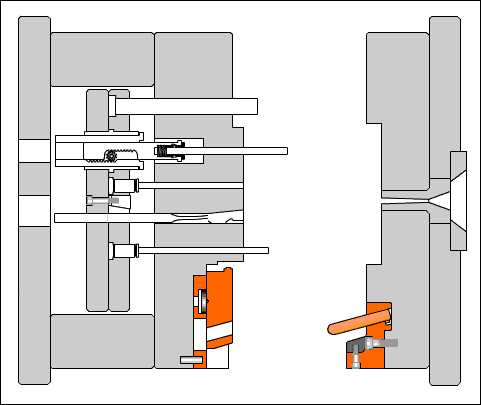

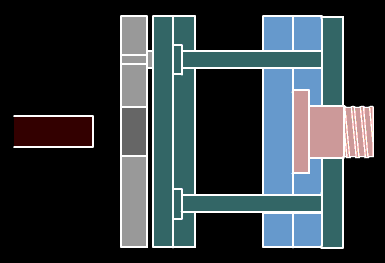

  定模设置推出机构的注射模▲



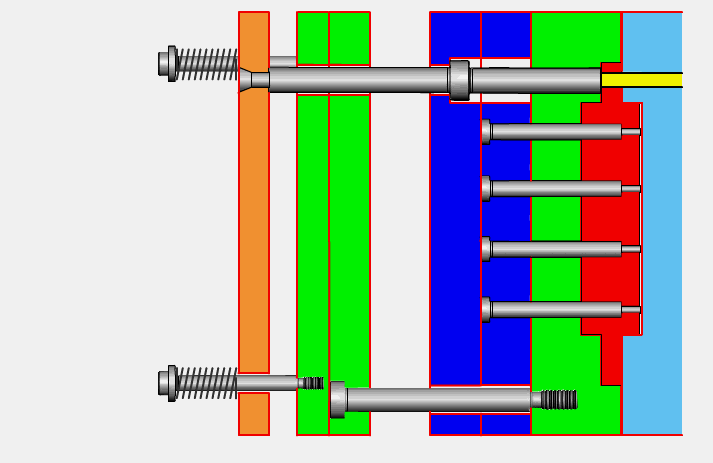

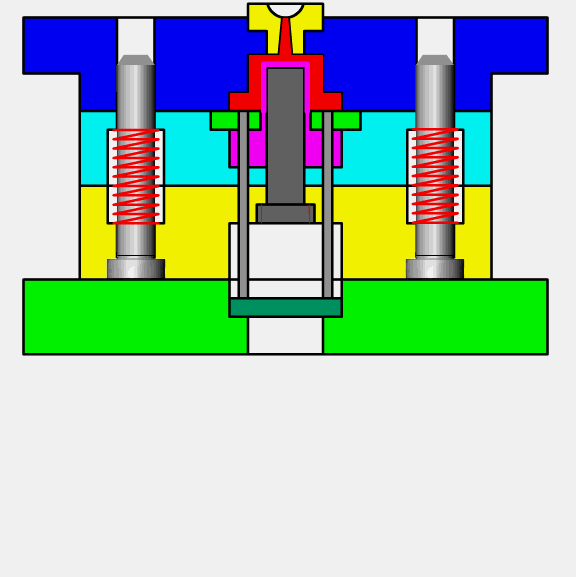

  弹簧螺钉式定距分型拉紧机构▲

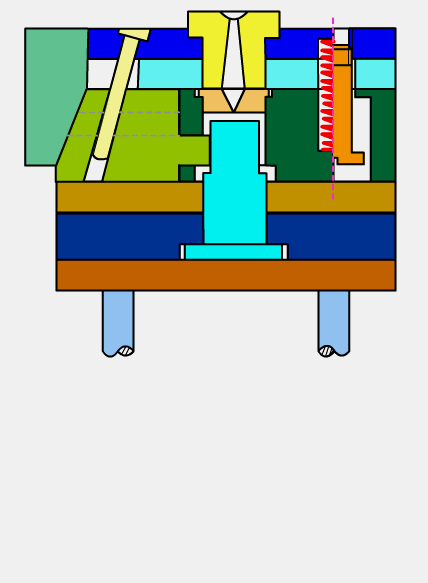

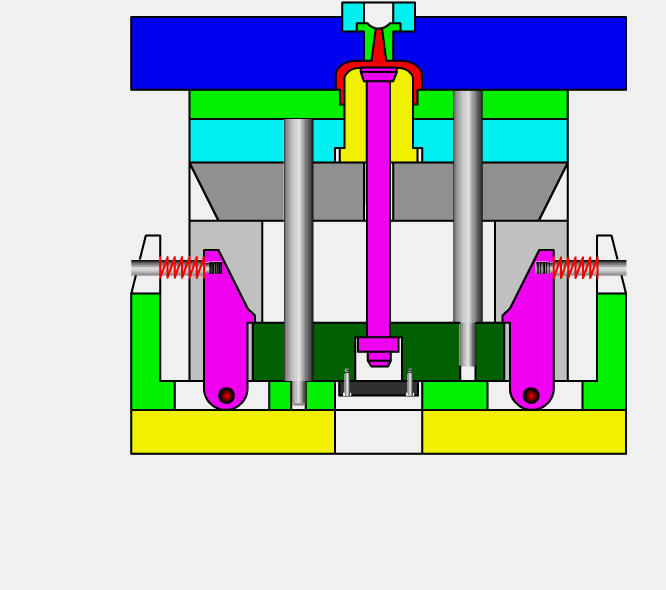

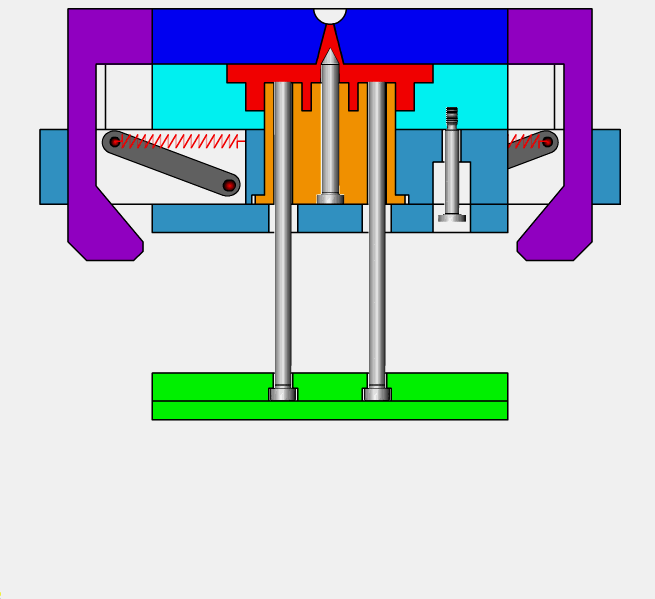

  摆钩式二级推出机构▲

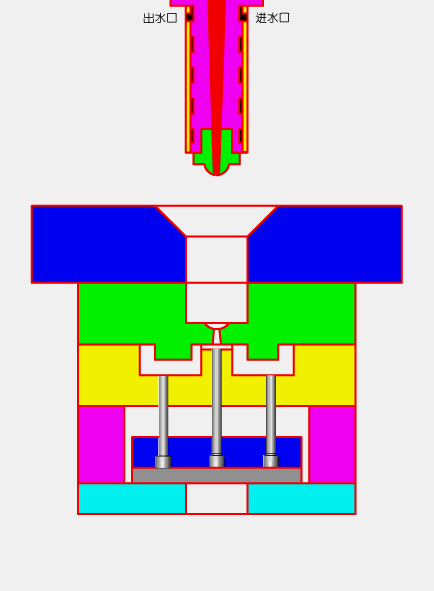

  温流道热固性-主流道衬套▲



  温流道热固性塑料-延长喷嘴▲



  热固性塑料的注射压制模具▲

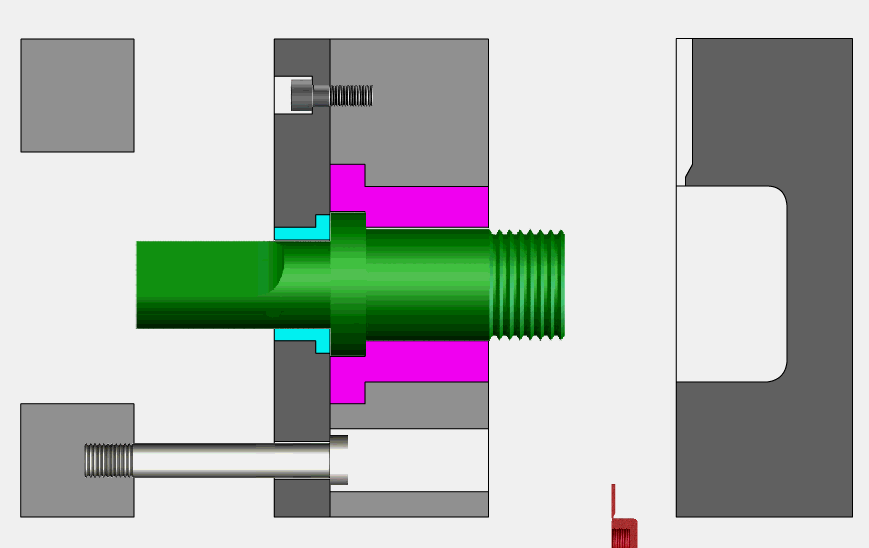

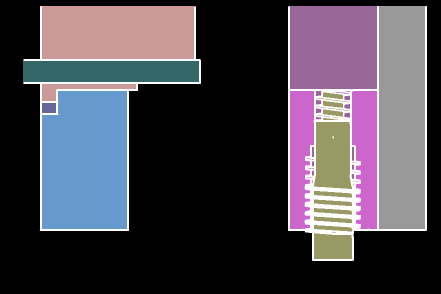

  硅橡胶螺纹型芯的强行脱模▲



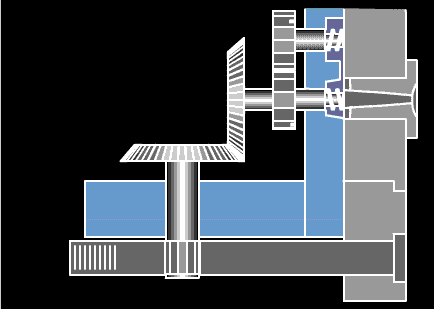

  自动卸螺纹注射模▲



  连杆先行复位机构▲



  顺序脱模机构 拉钩滚轮式▲



  顺序脱模机构 弹簧式▲



  顺序脱模机构 拉钩压板式▲



  三角滑块超前二级推出机构▲

  二、挤出成型

  指物料通过挤出机料筒和螺杆间的作用,边受热塑化,边被螺杆向前推送,连续通过机头而制成各种截面制品或半制品的一种加工方法。

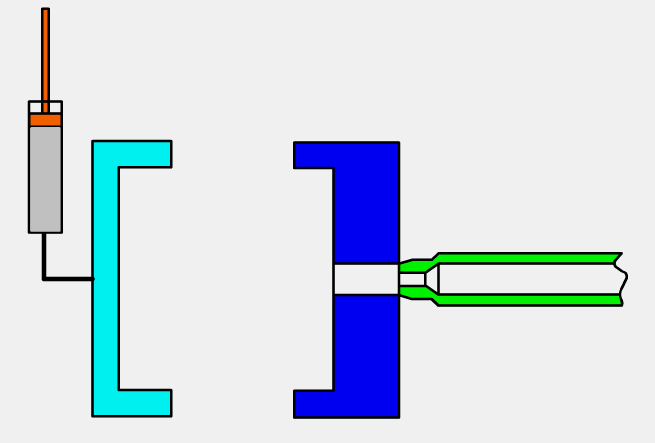

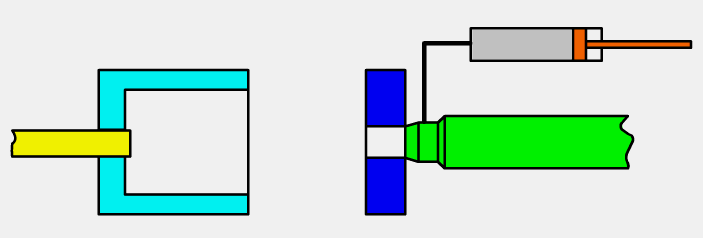

  挤出成型▲

  三、吹塑成型

  借助于气体压力使闭合在模具中的热熔型坯吹胀形成中空制品的方法。吹塑用的模具只有阴模 ( 凹模 ) ,可成型具有复杂起伏曲线 ( 形状 ) 的制品。

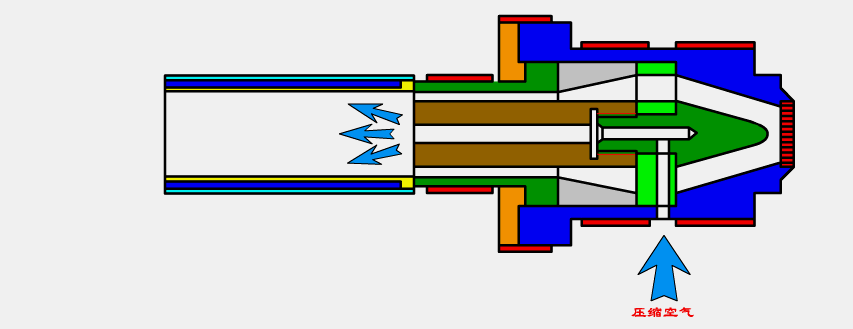

  吹塑成型▲



  注塑+吹塑成型▲

  四、气辅成型

  在塑胶充填到型腔适当的时候(75%~99.9%)注入惰性高压氮气,气体推动融熔塑胶继续充填满型腔,用气体保压来代替塑胶保压过程的一种注塑成型技术。



  副腔成型法▲



  型芯成型法▲



  气标准成型法▲



  熔体回流成型法▲

  五、抽真空成型

  真空成型常称为吸塑,是一种塑料加工工艺,主要原理是将平展的塑料硬片材加热变软后,采用真空吸附于模具表面,冷却后成型。

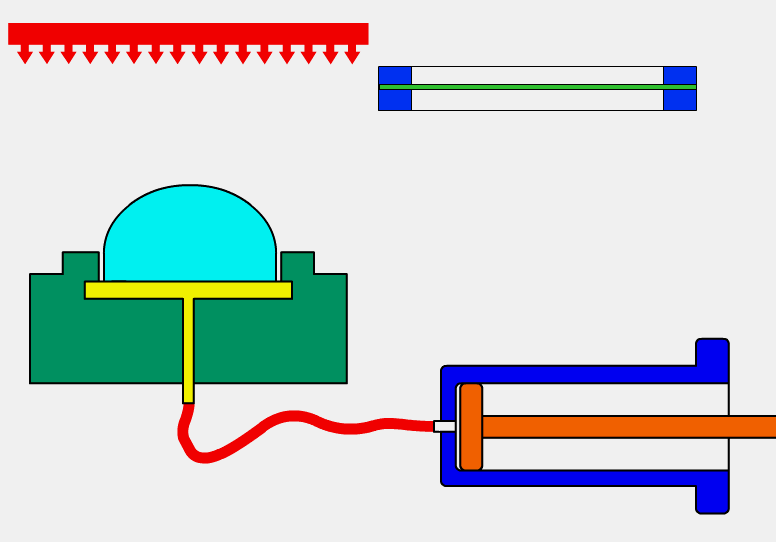

  抽真空成型-阳模▲

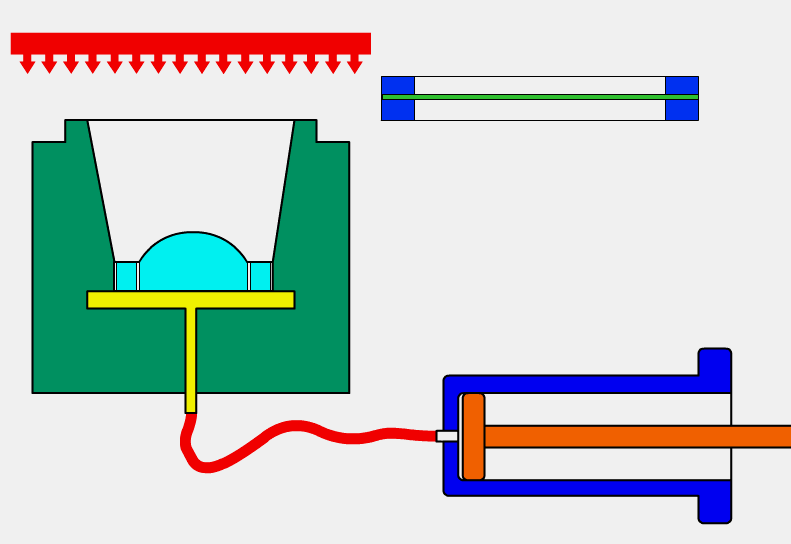

  抽真空成型-阴模▲

  六、其他模具模型

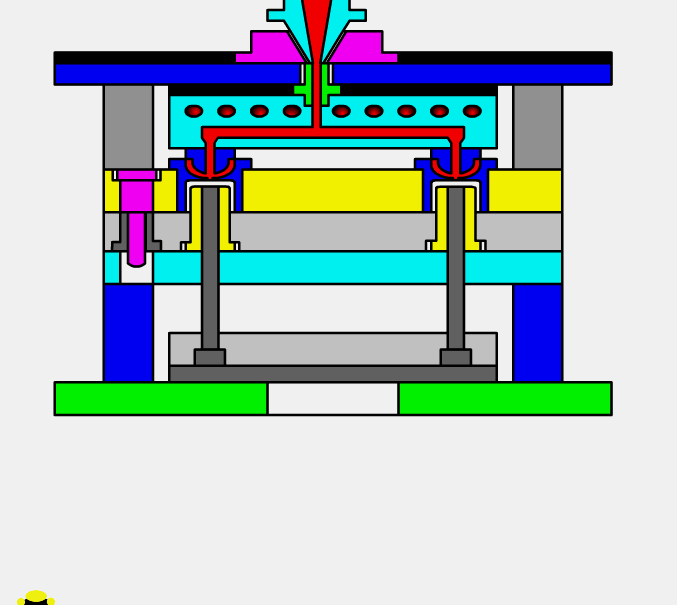

  热流道系统▲



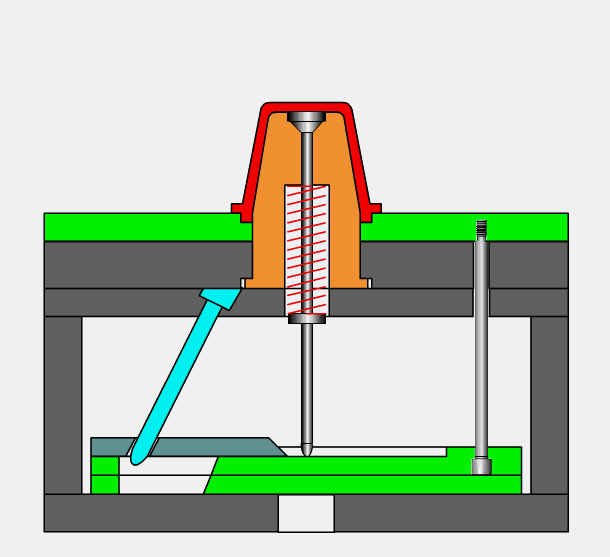

  斜顶内倒钩机构▲



  套筒顶出机构▲



  滑块外倒钩机构▲

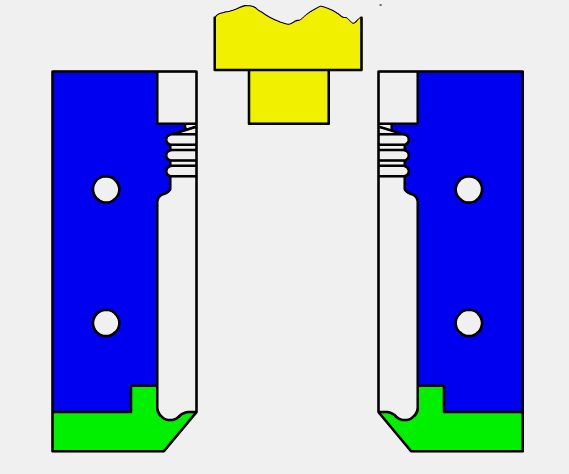

  内螺纹自动旋出脱模机构▲

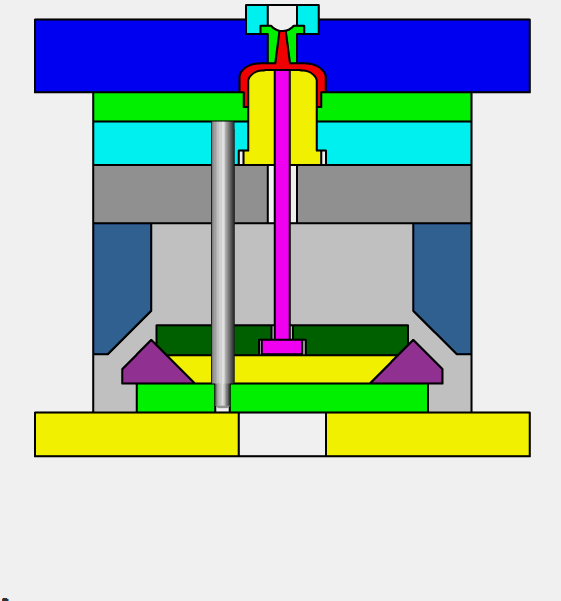

  三板模具、针点进胶,套筒顶出机构▲



  侧壁潜伏式进胶机构▲



  埋入件射出机构▲



  顶针潜伏式进胶机构▲



  Hub倒钩机构▲



  射出成形机工作流程▲



  卡勾机构组合图▲



  爆炸式机构▲



  滑块斜顶脱螺纹机构组合模具▲



  螺纹强脱模具图▲



  爆炸式加推板成型模具图▲



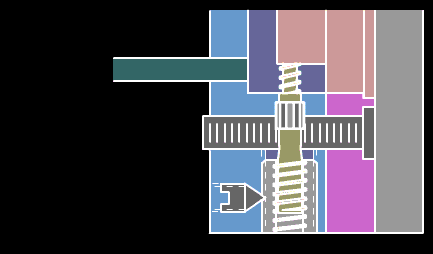

  齿条脱螺纹机构模具图▲



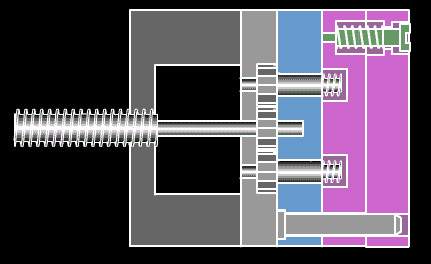

  马达脱螺纹模具图▲



  侧面螺纹,马达脱机构图▲



  利用开合模脱侧螺纹机构模具▲



  哈夫式脱螺纹加推板机构顶出模具▲

  如果您有这方面的经验,欢迎后台留言分享。
