十个经典机械结构GIF带你了解多边形铣削

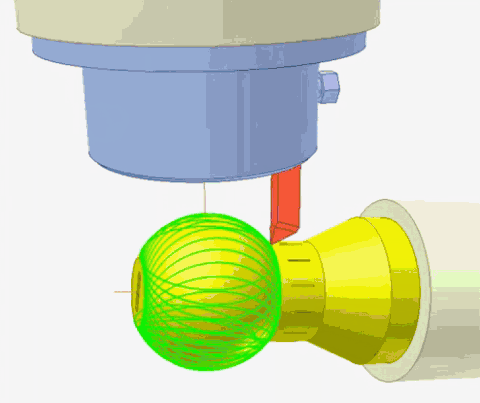

  一、铣床上制作球体①



  工件被夹在分度头的夹盘上并用手使其旋转

  工具被夹在一个允许其被径向调节的心轴上

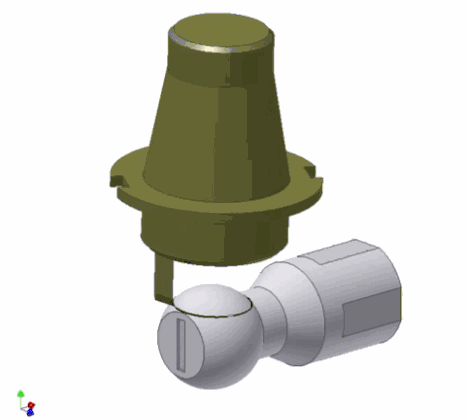

  二、铣床上制作球体②



  加工凸的不对称球体表面

  工件被夹在分度头的夹盘上并用手使其旋转

  工具被夹在一个允许其被径向调节的心轴上

  工件轴和心轴必须相交

  与工件相关的工具点位置

  决定加工球体表面的维度


  三、铣床上制作球体③



  加工凹面球体表面

  工件被夹在分度头的夹盘上并用手使其旋转

  工具被夹在一个允许其被径向调节的心轴上

  工件轴和心轴必须相交

  与工件相关的工具点位置

  决定加工球体表面的维度

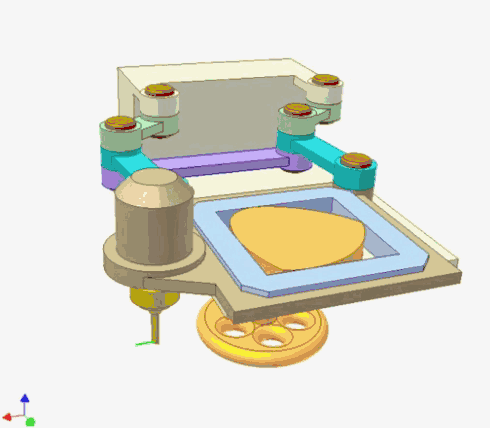

  四、鲁洛多边形铣削方形

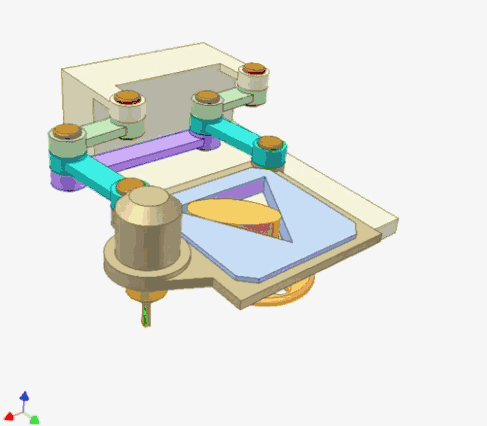

  五、鲁洛多边形铣削三角形

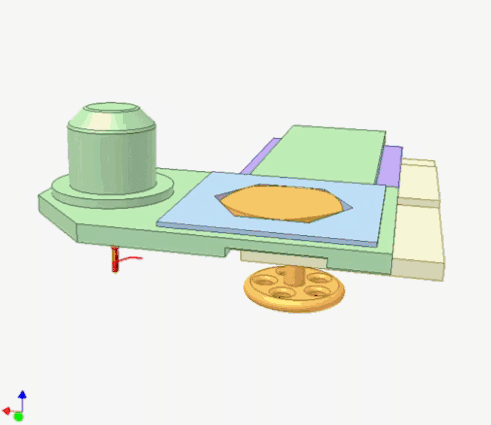

  六、鲁洛多边形铣削六边形




  七、铣削轮廓

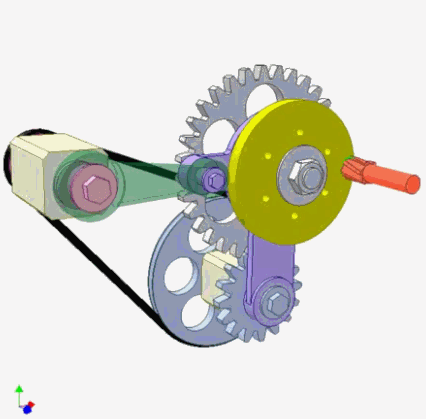

  偏心粉色轴输入

  红色切割器在黄色工件铣削轮廓

  黄色工件固定在灰色齿轮轴上

  粉色皮带轮到灰色齿轮轴的传动比为6

  所以创建的星形轮廓有6翼

  由于灰色齿轮轴的不规律旋转

  翼不是对称的

  轮廓形状取决于切割器和工件相关的位置

  黑色皮带代表齿皮带

  使用链传动代替皮带传动效果更好


  八、行星齿轮传动轨迹

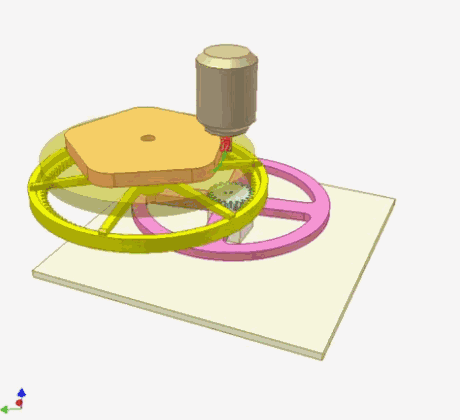

  铣削五角形的装置

  r:固定绿色太阳轮的节圆半径

  R:黄色行星齿轮的节圆半径

  K=R/r=5

  为了得到得到一个圆角五角形轨迹

  红色工具轴和太阳轮轴的距离为(8/30)r

  粉色盘输入

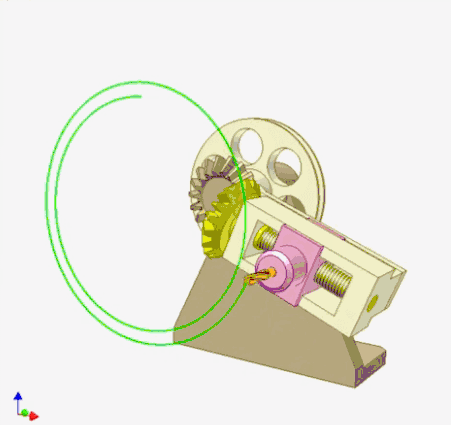

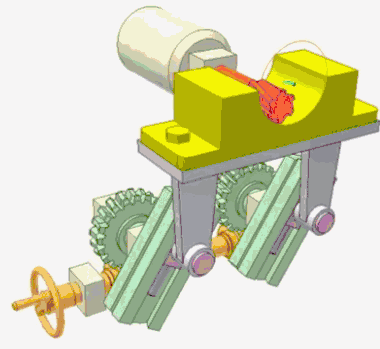

  九、铣削阿基米德螺旋槽装置



  锥齿轮卫星传动和螺母-螺钉传动的结合

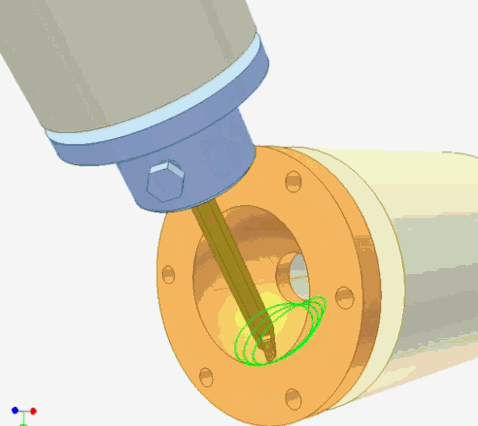

  十、铣削内筒表面夹具
